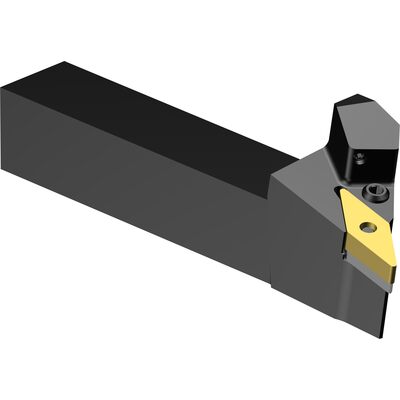

T-Max® P Schaftwerkzeug zum Drehen
Abb.ä.
Artikel-Nr.: PVJNL 2020K 16HP
273,- €
242,97 €
zzgl. MwSt. / pro Stück
Sie sparen:
30,03 €
(11%)
Produktbeschreibung
Schaftwerkzeuge für die Aussenbearbeitung
- Hebel-Spannsystem für Spannung von Wendeplatten mit 0° Freiwinkel - Die Lösung für die optimale Spanabfuhr
- HP-Schneidköpfe mit Hochdruck-Kühlschmierstoffzufuhr optimiert die Bearbeitungsleistungen in warmfesten Werkstoffen
Technische Daten
| Bearbeitungsart: | Drehen |
| Schafthöhe [H] (mm): | 20 |
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | VNMG 160408 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Rectangular shank -metric: 20 x 20 |
| Schaftbreite (mm) [B): | 20 |
| Körperwinkel, Maschinenseite (deg) [BAMS]: | 0 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 275 |
| Kühlschmierstoffaustritt [CXSC]: | 8: decentral focused exit with nozzles |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 26188479 |
| Funktionshöhe (mm) [HF]: | 20 |
| Einstellwinkel (deg): | 93 |
| Funktionslänge (mm) [LF]: | 125 |
| Maximale Kraglänge (mm) [OHX]: | 42,6 |
| Bestellnummer [ORDCODE]: | PVJNL 2020K 16HP |
| Produktfamilie [PRODFAM]: | 1049 |
| Hauptschneidenwinkel (deg) [PSIR]: | -3 |
| Eintauchwinkel, max. (deg) [RMPX]: | 41 |
| Drehmoment (Nm) [TQ]: | 2 Nm |
| Funktionsbreite (mm) [WF]: | 25 |
| Masse (Gewicht) (kg) [WT]: | 386,3 g |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen: | Außen |
| Aufnahme maschinenseitig : | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON]: | 20 x 20 |
| Wendeschneidplatte positiv/negativ: | Negativ |
| Passender Wendeplattentyp: | VNMG |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
